永嘉县双德阀门有限公司

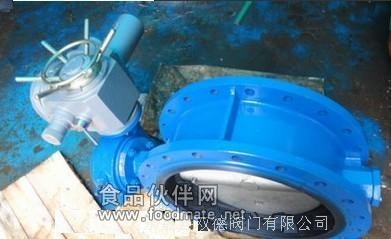

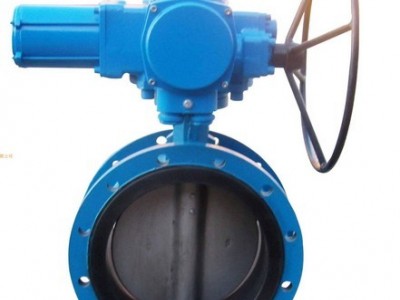

d941j电动衬胶蝶阀（配q型电装）的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。本类衬胶蝶阀门在管道中一般应当水平安装。d941j型法兰式电动衬胶开关/调节蝶阀（配q型电装）产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

d941j电动衬胶蝶阀密封圈材料代号适用温度适用介质

nr ≤85℃水、空气、酸碱类

cr ≤85℃水、煤气、酸碱类

nbr ≤100℃水、油品

epdm ≤120℃水、蒸气、一般酸碱类

fkm ≤150℃水、蒸气、强酸碱类

 d941j电动衬胶蝶阀结构特点：

1、设计新颖、合理、结构，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

d941j电动衬胶蝶阀特点

（1）采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
（2）密封面耐磨性好（橡胶耐磨性是铜的七倍）。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）橡胶材料无任何毒性，并且抗菌、抗霉。

d941j电动衬胶蝶阀主要设计标准

d941j电动衬胶蝶阀执行器参数及特点

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。

d941j电动衬胶蝶阀安装连接尺寸

d941j电动衬胶蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)

欢迎您访问我们的网站www.shuangdefm.com，d941j电动衬胶蝶阀型号，结构，图片，价格等，由于规格多，d941j电动衬胶蝶阀工况不一样，报价需要来电来函！我们将竭诚为您提供优质的服务！您的满意，是双德人的追求！
